CN1：用戶接口
◢ DI
◢ DO
◢ 高/低速脈沖輸入
◢ 模擬量輸入(可選)
◢ 編碼器分頻脈沖輸出
CN2：編碼器接口
◢ AB相增量編碼器：最大6MHz
◢ 尼康編碼器：20位、22位及24位
◢ 多摩川編碼器：17位、23位
◢ Hiperface編碼器(需搭配適配器)
CN3：RS485
◢ MODBUS主/從站協議
◢ 自由口協議
CN4：RS422
◢ 編程口協議(PC后臺軟件/HMI通訊)
CN5：DBUS
◢ DBUS主/從站協議

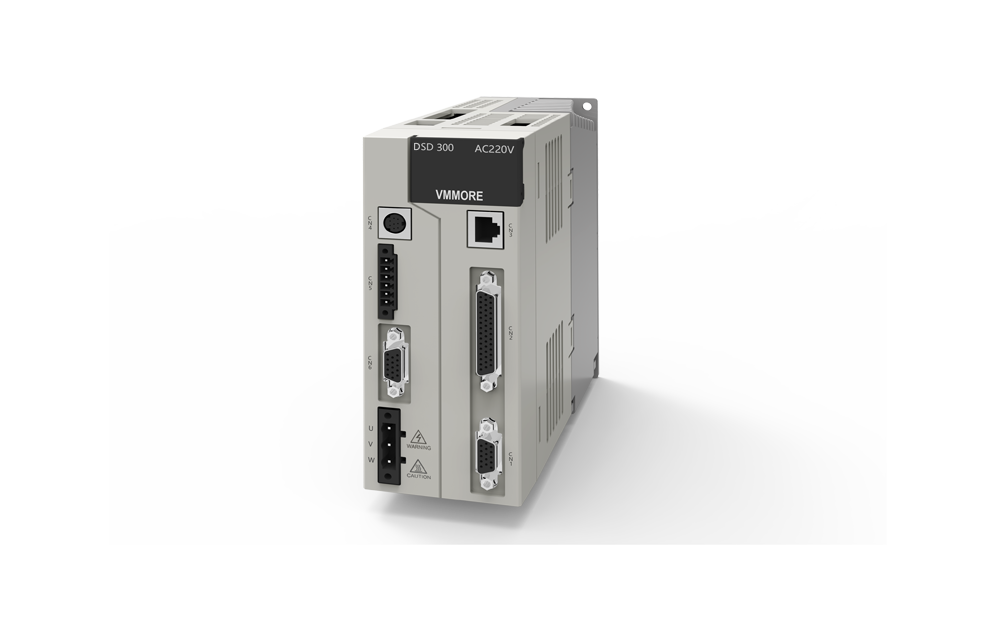

直線直驅電機專用驅動器·技術規格
TECHNICAL SPECIFICATIONS
基本參數 | 外形尺寸(mm) | ||
輸入電源 | 單/三相220V | 10A/15A | 45x173x170 |
功率范圍 | 50W-4.5KW(220V) | 25A/35A/50A | 65x173x180 |
編碼器 | 2500線省線 | 100A | 82x212x202 |
2500線非省線 | |||
17位單圈 | |||
17位多圈 | |||
23位多圈 | |||
輸入點 | 12點，24V | ||
輸出點 | 8點，24V | ||
模擬量輸入 | 可選，2路，16Bit，±10V | ||
脈沖輸入 | 2路，位置指令，差分400KHz/開路集電極200KHz | ||
2路，位置指令，差分4MHz | |||
3路，全閉環，差分4MHz | |||
通訊 | RS422(編程口) | ||
RS485(MODBUS主/從站) | |||
DBUS主/從站 | |||
IBUS | |||
脈沖輸出 | 差分ABZ | ||
控制模式 | 位置/速度/轉矩 | ||
